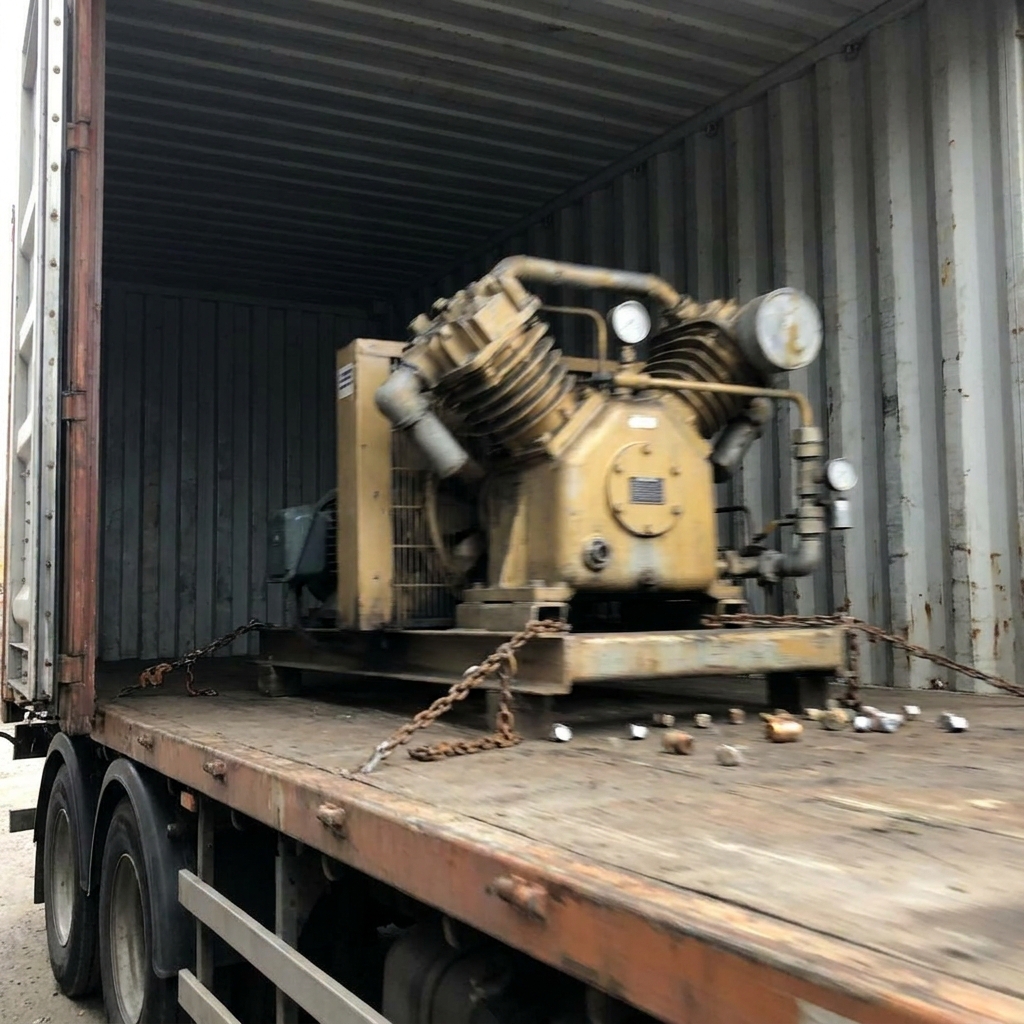

Kompressor vibriert
In industriellen Druckluftstationen und kältetechnischen Anlagen treten regelmäßig periodische Krafteinleitungen auf. Anlagenbetreiber verzeichnen hohe Körperschallemissionen am Aufstellungsort. Bauteile ermüden vorzeitig durch stetige mechanische Belastung. Die Ursache liegt sehr häufig in unzureichend entkoppelten Maschinenaufstellungen.
Mechanische Energie überträgt sich in solchen Fällen ungedämpft in das Fundament. Ein Kompressor vibriert aufgrund von Rotationsunwuchten oder oszillierenden Massenkräften im Verdichterblock. Solche dynamischen Erregerkräfte führen zu messbaren Amplituden am Maschinengehäuse.
Planer stehen vor der komplexen Aufgabe, diese überschüssige Schwingungsenergie gezielt abzubauen. Die reine Masse des Bodenfundaments reicht zur akustischen Beruhigung selten aus. Elastomerlager oder Stahlfederisolatoren müssen exakt auf die vorliegende Störfrequenz abgestimmt sein. Eine fehlerhafte Auslegung verschärft die gesamte Problematik drastisch. Im schlimmsten Fall drohen Resonanzkatastrophen.
Kompressor vibriert? Analyse, Entkopplung & Lösung
Vibrationen am Kompressor sind ein klares Warnsignal. Wenn der Verdichter stärker vibriert, die Anlage dröhnt, schlägt oder plötzlich neue Geräusche auftreten, sind häufig Unwucht, verschlissene Lager, Fehlausrichtung von Wellen und Kupplungen, lockere Befestigungen oder Resonanzen von Rahmen, Grundplatte und Fundament die Ursache. Auch Motor, Riemenantrieb, Getriebe, angeschlossene Rohrleitungen und Armaturen können Schwingungen übertragen oder verstärken.
STS Schwingungstechnik unterstützt Sie bei der schnellen Ursachenanalyse und der passenden Instandsetzung. Dazu gehören Schwingungsmessung und Zustandsdiagnose, Auswuchten, Ausrichten, Optimierung der Aufstellung sowie der Einsatz von Schwingungsdämpfern und Entkopplungselementen. Ziel ist es, die Schwingungsübertragung zu reduzieren, Folgeschäden zu vermeiden und Stillstandszeiten zu minimieren.
Für eine schnelle Ersteinschätzung helfen uns Angaben zur Kompressorbauart (Schraube, Kolben, Scroll), Drehzahl, Leistung, Betriebszustand (Anlauf, Teillast, Volllast), zur Aufstellung und dazu, wann die Vibrationen auftreten. Wichtig ist auch, ob sich etwas verändert hat, zum Beispiel nach Wartung, Umbau, Fundamentarbeiten oder Kompressortausch.

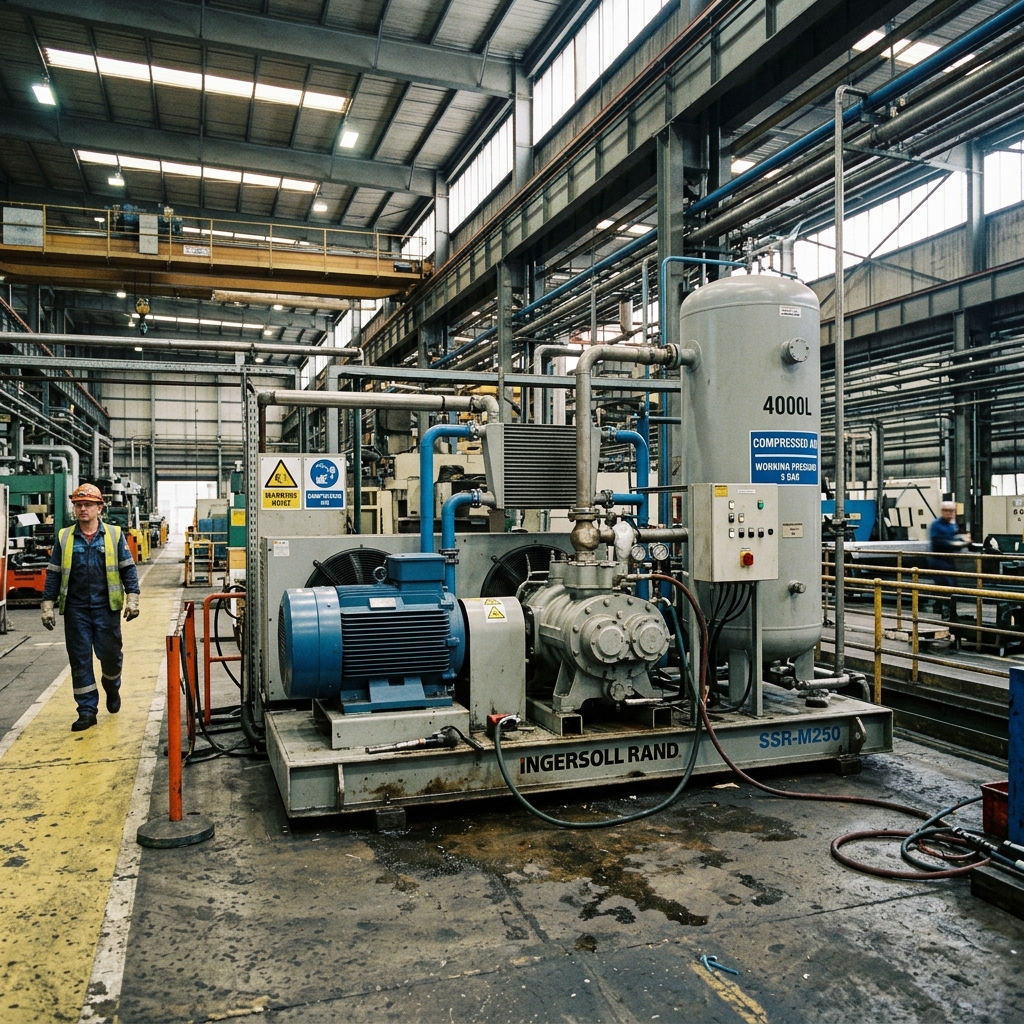

Welche physikalischen Ursachen existieren, wenn ein Kompressor vibriert?
Eine genaue schwingungstechnische Diagnose ist zwingend erforderlich. Ein Kompressor vibriert nicht ohne klaren physikalischen Grund. Hubkolbenverdichter erzeugen bauartbedingt freie Massenkräfte erster und zweiter Ordnung. Schraubenkompressoren weisen hingegen hochfrequente Anregungen durch den schnellen Zahneingriff der Rotoren auf.
Fachplaner berechnen im ersten Schritt die dominierende Erregerfrequenz. Diese Frequenz korreliert bei direkter Kopplung unmittelbar mit der Motordrehzahl. Liegt die Drehzahl des Elektromotors bei 1500 Umdrehungen pro Minute, beträgt die primäre mechanische Störfrequenz exakt 25 Hertz.
Das technische Phänomen „Kompressor vibriert“ beschreibt den Zustand, bei dem die kinematische Energie der Verdichtereinheit als periodische Auslenkung um eine definierte Ruhelage in Erscheinung tritt. Körperschall breitet sich über unisolierte Rohrleitungen und Betonplatten aus. Die mechanische Anregung wirkt dabei als harmonische Schwingung auf das angebundene Gesamtsystem.
Welche Konsequenzen drohen der Anlage, sobald ein Kompressor vibriert?
Fehlende oder falsch dimensionierte Schwingungsisolierung hat direkt messbare negative Folgen für die Betriebssicherheit. Sobald ein Kompressor vibriert und starr mit dem industriellen Untergrund verbunden ist, fließt die dynamische Kraft ungehindert in die angrenzende Baustruktur.
Rohrleitungsanschlüsse unterliegen starken Spannungen und reißen ab. Verschraubte Flansche verlieren ihre Dichtigkeit. Elektronische Steuerungskomponenten in direkter räumlicher Nähe fallen durch Kontaktkorrosion oder mechanische Platinenbrüche vorzeitig aus.
Strukturmechanische Materialermüdung stellt die gravierendste Langzeitfolge dar. Die andauernde Wechselbelastung führt zu gefährlichen Mikrorissen im Betonfundament. Anwender stellen fest, dass sich die Lärmbelastung in angrenzenden Produktionshallen signifikant erhöht.
Arbeitsschutzrichtlinien für Lärmemissionen werden durch die Körperschallübertragung überschritten. Sie müssen Ihre technischen Anlagen zwingend nach den normativen Richtlinien der VDI 2062 auslegen. Die Schwingungsisolierung stellt kein optionales Zubehör dar. Sie fungiert als integraler Bestandteil der Anlagensicherheit.
Die Rolle der Eigenfrequenz und Resonanzvermeidung
Die wichtigste physikalische Kenngröße bei der Isolierung ist das Abstimmungsverhältnis. Dieser Wert beschreibt den Quotienten aus der Erregerfrequenz der Maschine und der vertikalen Eigenfrequenz des elastisch isolierten Systems. Ein Kompressor vibriert und überträgt kontinuierlich kinetische Energie.
Um eine nutzbare Isolierwirkung zu erzielen, muss das Abstimmungsverhältnis mathematisch deutlich größer als Wurzel zwei sein. Praktisch peilen Ingenieure bei der Konstruktion einen Wert von drei bis vier an.
Liegt das Abstimmungsverhältnis nahe dem Wert eins, tritt der gefürchtete Resonanzfall ein. Die Schwingungsamplituden verstärken sich um ein Vielfaches der ursprünglichen Erregung. Das Maschinensystem schaukelt sich unkontrolliert auf. Die dynamischen Lagerkräfte übersteigen die statische Belastung massiv. Eine fachgerecht weiche Lagerung verschiebt die Systemeigenfrequenz gezielt in das unkritische, tieffrequente Spektrum.
Die Bedeutung der Dämpfung bei transienten Vorgängen
Neben der stationären Betriebsphase verdienen Anfahrvorgänge und Abschaltvorgänge besondere Beachtung. Jeder Verdichter muss beim Einschalten die Zone niedriger Drehzahlen durchlaufen. Hierbei kreuzt die Erregerfrequenz der Maschine unweigerlich kurzzeitig die Eigenfrequenz der elastischen Lagerung.
In dieser Phase offenbart sich das Problem, dass ein Kompressor vibriert, durch maximale Auslenkung. Die rein elastische Federung ohne dämpfende Eigenschaften würde zu gefährlichen Amplitudenüberhöhungen führen.
Elastomere Werkstoffe besitzen eine vorteilhafte innere Materialdämpfung. Diese Eigenschaft wandelt einen Teil der kinematischen Schwingungsenergie in thermische Energie um. Die mechanische Amplitude beim Durchfahren der Resonanz bleibt dadurch sicher limitiert.
Bei reinen Stahlfederisolatoren fehlen diese innermateriellen Verluste weitgehend. Fachplaner rüsten Federisolatoren für solche Einsatzfälle daher mit zusätzlichen Viskositätsdämpfern oder Reibungskissen aus. Die korrekte Abstimmung des Dämpfungsgrades erfordert detailliertes Fachwissen. Sie müssen den optimalen Kompromiss zwischen notwendiger Resonanzbegrenzung und stationärer Entkopplung finden.

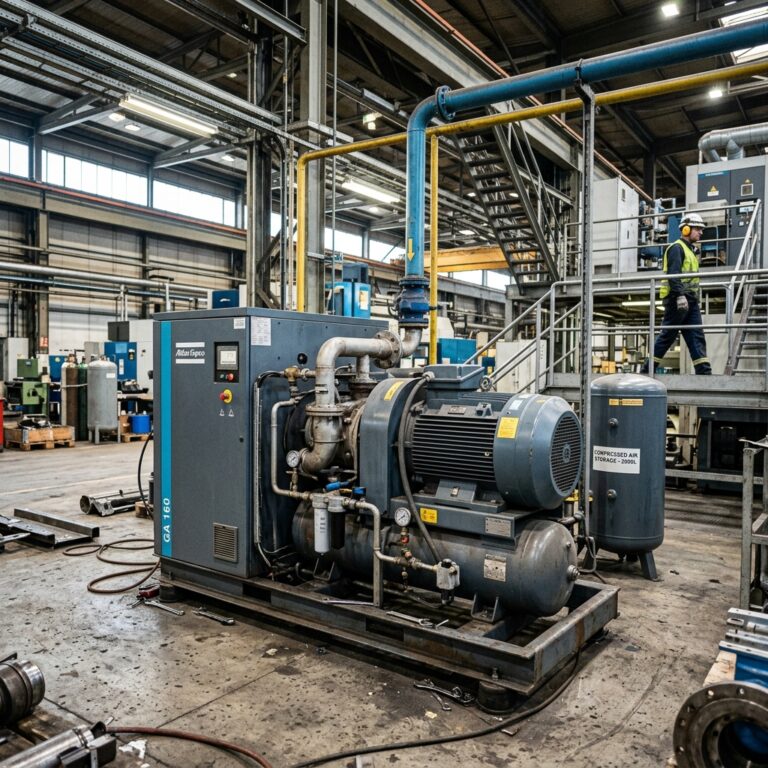

Unterbindung von Körperschallübertragung in Rohrleitungssystemen
Die akustische Körperschallentkopplung darf nicht beim Maschinenfundament enden. Ein Kompressor vibriert und überträgt die Schwinggeschwindigkeiten auf alle starr angeschlossenen Druckluftnetze. Starre Verrohrungen leiten den Störschall über weite Strecken durch das Gebäude weiter.
Flexible Kompensatoren übernehmen die Funktion der Schwingungsentkopplung an den Ausstoßstutzen. Rohrleitungshalterungen an den Wänden müssen ebenfalls gummielastisch gelagert sein.
Eine einzige starre Rohrschelle überbrückt die beste Fundamentisolierung und leitet den Schall in die Wand ein. Fachplaner prüfen den kompletten physikalischen Übertragungsweg der Schwingungen. Die akustische Impedanz der Anschlusselemente muss zwingend berücksichtigt werden. Erfolgreiche Isolierkonzepte betrachten stets das Gesamtsystem aus mechanischem Erreger, Übertragungsweg und akustischem Empfänger.

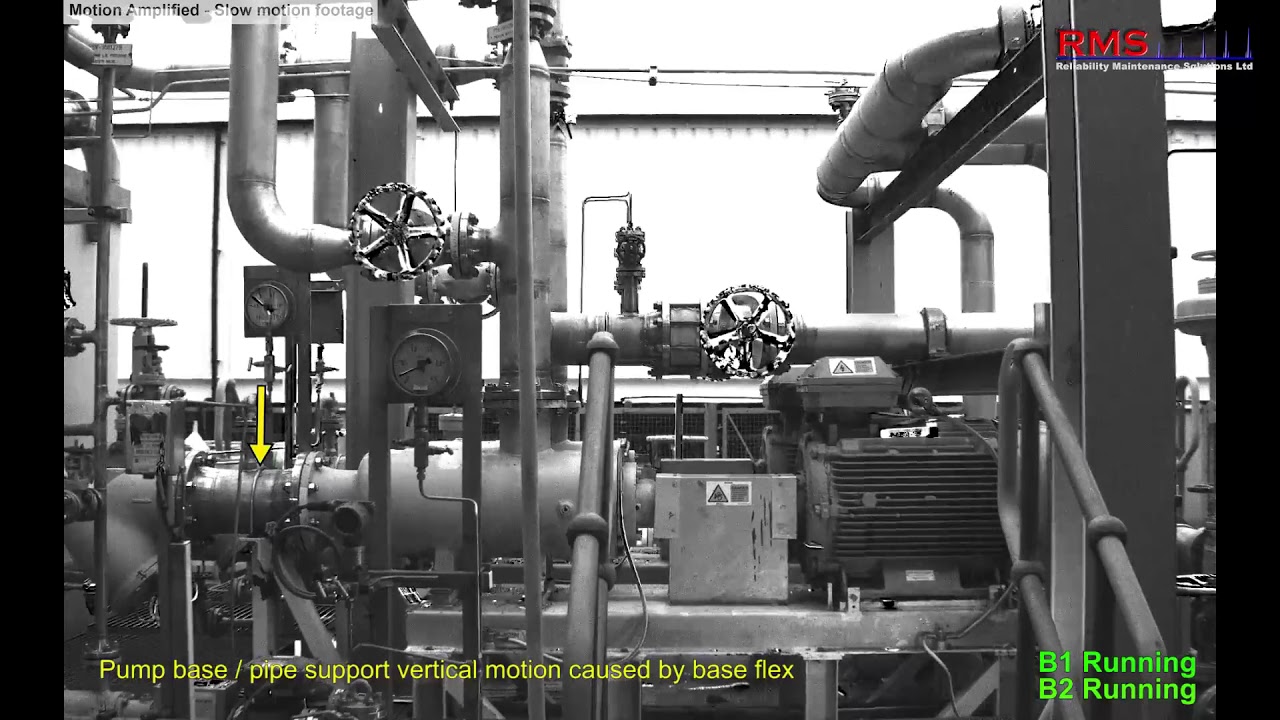

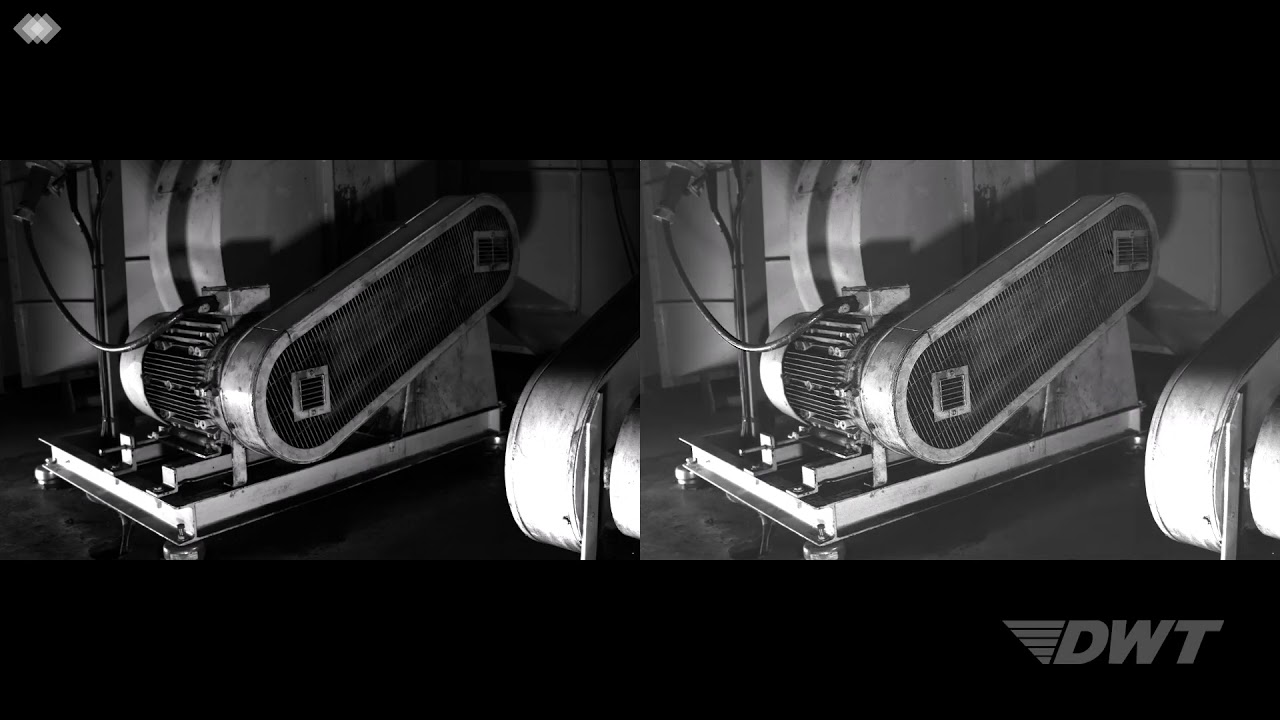

Playlist
4:07
0:33
1:06
0:10
Vorteile der Zusammenarbeit mit STS Schwingungstechnik Schuster GmbH
Analyse und Beratung direkt an der Maschine um die Ursache der Vibrationen exakt zu lokalisieren.
Präzise Berechnungen der Eigenfrequenzen und Auswahl der optimalen Steifigkeiten.
Direktverkauf und Vertrieb von geeigneten Schwingungsdämpfern um Vibrationsprobleme dauerhaft zu lösen.
Ihr direkter Ansprechpartner steht Ihnen bei technischen Rückfragen jederzeit zur Verfügung.
Ein eigenes Lager garantiert Ihnen einen schnellen Versand der benötigten Bauteile.
Wie unterstützt STS Schwingungstechnik Schuster GmbH, wenn ein Kompressor vibriert?
Bei komplexen industriellen Schwingungsproblemen ist spezialisierte Fachkompetenz zwingend erforderlich. Die STS Schwingungstechnik Schuster GmbH positioniert sich als technischer Experte für die exakte Auslegung von schwingungsisolierenden Dämpfungselementen. Wenn in Ihren Konstruktionsprojekten ein Kompressor vibriert, übernimmt dieses Unternehmen die komplette analytische Betrachtung des Systems.
Anwender erhalten von der STS Schwingungstechnik Schuster GmbH keine unberechneten Standardkomponenten nach Katalog. Sie bekommen individuell berechnete Isolierkonzepte. Die beratenden Ingenieure bewerten die vorliegenden Erregerfrequenzen präzise.
Sie analysieren die asymmetrische Gewichtsverteilung der Maschine im Detail. Der tatsächliche physikalische Schwerpunkt der Anlage fließt in die Berechnung der benötigten Steifigkeiten ein. Ungleichmäßige Lastverteilungen erfordern unterschiedliche Federsteifigkeiten an den jeweiligen Auflagepunkten des Rahmens.
Die technische Umsetzung erfolgt präzise und dokumentiert. Das Unternehmen berechnet den erforderlichen statischen Einfederungsweg. Dämpfungsmaß und zu erwartender Isolierwirkungsgrad werden vor der Installation analytisch simuliert.
Welche messbaren Resultate zeigen sich, nachdem ein Kompressor vibriert und saniert wurde?
Abstrakte mathematische Berechnungen manifestieren sich am Ende in realen physikalischen Messdaten. Die Wirksamkeit der ingenieurtechnischen Lösungen der STS Schwingungstechnik Schuster GmbH lässt sich anhand einer industriellen Kälteanlage quantifizieren. Vor der schwingungstechnischen Maßnahme ergab die Zustandsanalyse einen kritischen Befund.
Ein zweistufiger Kompressor vibriert mit einer dominierenden Erregerfrequenz von 48 Hertz. Die völlig starre Aufstellung auf einem Stahlrahmen führte zu einer massiven Übertragung der Körperschallenergie in die Gebäudestruktur. Die gemessene Schwinggeschwindigkeit am Fundament betrug 15 Millimeter pro Sekunde.
Angrenzende Büroräume verzeichneten einen sekundären Luftschallpegel von 78 Dezibel. Bauteilgrenzwerte nach DIN 4150 waren deutlich überschritten. Die STS Schwingungstechnik Schuster GmbH berechnete daraufhin ein komplett neues Lagerungskonzept. Es wurden freistehende Federisolatoren mit integrierten Dämpfungskissen unter dem Rahmen appliziert.
Die statische Einfederung wurde rechnerisch auf 25 Millimeter ausgelegt. Dies resultierte in einer vertikalen Systemeigenfrequenz von knapp über 3 Hertz. Das Abstimmungsverhältnis lag somit bei einem hervorragenden Wert von über 15. Die Isolierwirkung erreichte einen theoretischen Wert von über 98 Prozent.
Nach der Installation der Isolatoren durch das Montageteam fielen die gemessenen Schwinggeschwindigkeiten auf unter 0,5 Millimeter pro Sekunde. Der sekundäre Luftschallpegel in den benachbarten Räumen reduzierte sich um 24 Dezibel. Die mechanischen Spannungen in den angeschlossenen Rohrleitungen sanken auf ein unkritisches technisches Niveau. Ihre Anlage operiert fortan betriebssicher, geräuscharm und extrem verschleißarm.
